Edscha TS SB-Profi

Das Edscha TS Schiebebügelverdeck ermöglicht einer Person in Sekundenschnelle die komplette Ladefläche vom Boden aus freizulegen. Das patentierte Produkt mit planenanhebenden Querverbindungen erlaubt schnelles Beladen von der Seite und ist optional mit mitlaufenden Containertüren ausrüstbar.

In vielen amerikanisch geprägten Märkten haben Schiebebügelsysteme eine starke Verbreitung.

Vorteile

  • Alle Vorteile des Vorgängermodells bleiben erhalten
    • Modularer Aufbau
    • Serienmäßig beidseitig verschiebbar
    • Vibrationsresistent
    • Solide Konstruktion
    • Segmentierte Stahlschienen
  • Die Paketlänge beträgt < 20 % der Länge der
  • Ladefläche (bei 13,6 m)
  • Verwendung von Schwerlast-Spanngurten mit
  • Aufnahme unter dem Rahmen ohne Funktionseinschränkung möglich
  • Plane ist vierteilig und Teil des Lieferumfangs
Roll-Up-Door
Profil „SB-Profi“ (geschraubt)
Roll-Up-Door
Leichte Bedienung und ein verbessertes Aufrollen der Heckplane
Sauber gefaltete Plane durch Ausstellfedern und patentierte Befestigung
Sauber gefaltete Plane durch Ausstellfedern und patentierte Befestigung

Funktionsübersicht

Öffnungsvorgang
  • Bedienung durch eine Person
  • in wenigen Sekunden
  • vom Boden aus
  • auch nach hinten verschiebbar
  • Paket komplett verschiebbar
SB-Profi
SB-Profi
SB-Profi
SB-Profi

Eigenschaften

SB-Profi 3
  • Montage an 2480 mm Standard Chassis möglich (für SB 2550mm)
  • Anbaubreite: nur 35 mm pro Seite
  • Anschluss an einer Standard CurtainSider Stirnwand
  • inklusive Planenspannsystem
  • Robuste Flacheisenschiene
  • Erprobte, robuste und leicht tauschbare Laufrollen
  • Bequeme Handhabung vom Boden aus
  • Optimiertes Ladevolumen durch neue Kinematik
Gelenkpaket
Laufschiene aus Stahl in Segmenten verschraubt
Laufschiene aus Stahl in Segmenten verschraubt
Laufschiene mit Rollenwagen

Anwendungsbeispiele

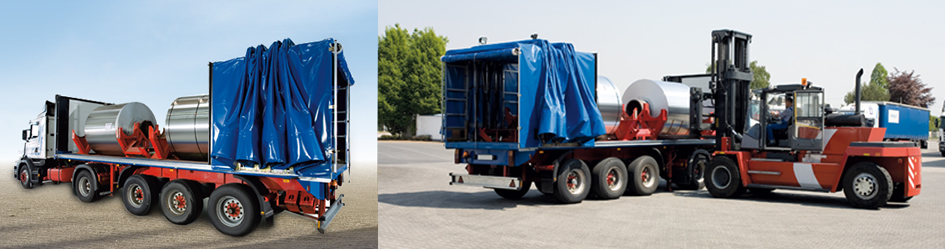

  • Coil: Besonders geeignet für den Coil-Transport.
  • Bau: Vorteilhafter Einsatz für den Transport im Baugewerbe.

Varianten

SB-Profi Standard
Die neue Faltkinematik mit verbundenen Bügeln ermöglicht leichtgängiges Öffnen und eine saubere Planenfaltung.
SB-Profi Volumen
Die Volumen-Variante erweitert die Funktion um zusätzliche Hebebügel für planenschonende Benutzung bei voluminöser Ladung.

Optionen

  • Digitaldruck auf beiden Seiten und hinten (Plane)
  • Konventionelle Beschriftung auf beiden Seiten und hinten (Plane)
